Доброго дня всем поклонникам транспорта, который передвигается четырьмя колесами! Сегодня, когда в самом разгаре любимая пора многих из нас – лето, практически каждый отправляется на отдых. Такое путешествие, как ни крути ну никак не обходится без «железного коня», даже в том случае если такового у вас нет, на помощь приходит автобус. Более того, пешеходам зачастую даже проще, занял свое место и едешь себе спокойно. А как быть нам водителям, когда в самый ответственный момент машина отказывается ехать и вся веселая компания смотрит на тебя умоляющим взглядом?
В данной публикации я постараюсь помочь вам выйти победителем из такой ситуации! Разумеется, поломаться может все, что угодно, но если вы действительно следите за собственным транспортным средством, вариантов не так уж много! Один из них, выход из строя датчика положения коленчатого вала (ДПКВ), на котором мы и остановимся. С такой поломкой вы не доедите ни домой, ни до ближайшего СТО, ни вообще никуда! Двигатель просто прекратит функционировать, так как попросту пропадет искра. Чтобы не гадать на кофейной гуще в нем причина или нет, я настоятельно рекомендую вам узнать все возможные признаки неисправности датчика коленвала, а также методы его диагностики. Поверьте, эта информация поможет вам в кротчайшие сроки решить проблему!
Принцип работы и устройство ДПКВ
Конечно же, без понимания того, каким образом функционирует датчик и из чего он собственно состоит, лучшим решением будет – буксировка авто к специалисту. Помнится, мы уже с вами говорили про датчик коленвала для ВАЗ 2114, поверьте в любой другой модификации отличия если и будут, то минимальные. Итак, состоит этот маленький, но очень важный агрегат из следующих элементов:
- Сердечник из стали, магнитный;
- Медная обмотка;
- Изоляционный слой из смолы или же эмали;
- Капроновый каркас.
Цель функционирования датчика коленвала – синхронизировать работу системы зажигания и топливных форсунок. То есть вы понимаете, все серьезно! Неисправный датчик может не только привести к нестабильной подаче топлива, но и вовсе прекратить ее. Завести двигатель с поломанным ДПКВ – невозможно!!! Идем дальше.
Говоря человеческим языком, датчик положения коленвала помогает микроконтроллеру (компьютеру) узнавать в каком положении поршни находятся в цилиндрах. На первый взгляд может показаться, что процедура эта сверхсложная, на самом деле все просто. Зубчатое колесо, которое установлено на коленчатом валу имеет небольшую прореху, а именно, в определенном месте на нем недостает двух зубцов. Так вот, во время движения вала абсолютно все зубцы проходят в непосредственной близости от ДПКВ, искажая таким образом его магнитное поле. За счет этого в катушке индуктивности датчика формируются импульсы, а те самые не достающие зубцы, помогают компьютеру идентифицировать начальное положение вала. То есть, один пропущенный зубец – это стартовая точка, другой – нулевая.
Дальше, все еще проще! Компьютер, отсчитывает количество импульсов, поступающих от датчика и благодаря тем, недостающим зубцам, определяет положение вала, а уже после регулирует работу форсунок и системы зажигания. Вот видите, я ведь говорил – процесс не сложный, но мало кто стремится его понять.
Где находится ДПКВ?

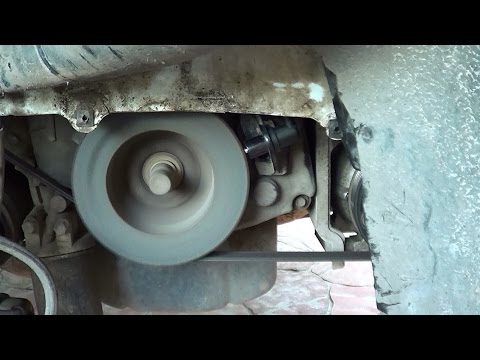

Датчики на ВАЗ 2114, да и на любом другом современном автомобиле буквально облепили силовой агрегат и порой отыскать конкретный прибор, затея не из простых. Датчик оборотов коленчатого вала располагается в кронштейне, который находится неподалеку от генераторного шкива. Монтируется он с зазором не более чем в 1-1.2 мм в области зубчатого шкива.
Обратите внимание: доступ к ДПКВ ограничен, поэтому к нему подсоединяется проводка с соответствующими разъемами.
Не стоит искать такой механизм на старой отечественной классике, ведь датчиком коленвала оснащается только инжектор. Также подобное устройство можно встретить и на дизеле, но будьте готовы к тому, что в таком случае его расположение может изменятся, все зависит от марки транспортного средства.
Основные признаки сигнализирующие о поломке ДПКВ
Вот теперь то можно обсудить главные симптомы неисправности датчика положения коленвала. Наверное, самый простой способ выявить такую поломку, по чаще обращать внимание на приборную панель. В такой ситуации, там должна загореться красная лампочка под названием Check Engine. Если же по каким-либо причинам этого не произошло, вычисляем неисправность по следующим критериям:
- Высокая детонация двигателя при передвижении;
- Резкое падение мощности мотора;
- Неустойчивый холостой ход;
- Снижение динамики автомобиля при передвижении;
- Полное отсутствие холостого хода;
- Силовой агрегат отказывается запускаться.
Уверен, дабы вычислить неисправный ДПКВ с предоставленными мной симптомами, вам хватит считанных минут. Так зачем же платить больше и просить о помощи профессионалов? Да не зачем, говорил и буду говорить!
Способы диагностики ДПКВ
Мало кому в голову может прийти, что ДПКВ можно отремонтировать, о том, как проверить датчик коленвала знают и того меньше людей. Сейчас мы исправим этот недочет! Итак, первым делом необходимо демонтировать механизм с мотора.
Будьте внимательны: дабы установить все на свои места после ремонтных процедур, сделайте отметки его положения перед изъятием!
Когда датчик уже у вас в руках, внимательно осмотрите все его элементы на предмет механических повреждений и окислений, либо загрязнений. Иногда, обычная прочистка контактов дает результат, если же его нет, переходим к диагностике специальными средствами.
Метод 1
Для выявления неисправности, выполняется проверка сопротивления обмотки на катушки посредством омметра. Если такой прибор в вашем гараже отсутствует, советую его купить, очень полезная вещь в вопросах автоэлектрики. Так вот, при исправном датчике, вы увидите на табло значение в диапазоне 550-700 Ом, при других показаниях, сами понимаете – ДПКВ на свалку!
Метод 2
Другой способ проверки более сложный одним омметром здесь не обойтись, для ее проведения потребуется:
- Собственно, омметр, куда уж без него.
- Мегомметр.
- Сетевой трансформатор.
- Цифровой вольтметр, кстати тоже очень полезная вещица.
- Механизм измеряющий индуктивность, норма – 200-400 мГц.
Запомните: выбрав этот способ, все измерения должны проводиться при температуре окружающего воздуха не менее чем в 20 градусов иначе показания могут быть недостоверными!
Больше чем уверен к последнему методу прибегнут только действительно разбирающиеся люди в электрики, поэтому на этом и закончим.
Вывод
Как видите ничего сложного тут нет: знания (которые надеюсь я вам дал), смекалка и сообразительность помогут заставить авто снова ехать на моря или в любую другую точку назначения. Если же узнав о том, как проверить коленвал, тьфу ты, датчик коленвала, вы поняли, что восстановить его невозможно, придется покупать.
И тут даже не цена главное, смотрите не ошибитесь, для 8 клапанов и 16, датчики идут разные! Любой форум подтвердит!
И да смотрите не перепутайте датчик положения распредвала, о котором мы говорили здесь с темой сегодняшнего разговора! Теперь то точно все, хорошо вам отдохнуть и не забудьте закрепить полученную информацию видео, которое найдете ниже. Всех благ!
